一、适用范围

LXMZ-10型母线式零序电流互感器适用于额定电压10KV及以下中性点不接地或经消弧线圈接地的户内式发电厂、变电站（所）或开关站（所）的三相交流供电系统采用铝（铜）排架空的供电线路，监测线路中的零序电流。当线路发生单相接地故障或线路上的设备对地绝缘击穿时，为继电保护、单相接地故障选线装置提供零序电流信号。由于互感器的不平衡电流非常小，且灵敏度又很高，可使保护、选线装置的可靠性大大提高。

二、型号字母含义

L---------电流互感器

X---------零序

M--------母线式

Z--------树脂浇注

10-------额定电压：10KV

三、使用环境条件

1、使用场地：户内，铝（铜）排架空线路。

2、环境温度：-25℃—+40℃。

3、空气相对湿度：≤90%

4、海拔高度：≤1000m。

5、安装场所内无严重影响互感器绝缘的气体、蒸气或其它腐蚀性化学物质及粉尘等。

6、互感器安装应稳固，不会受到其它物品冲击或强烈振动。

四、结构特点和电路原理

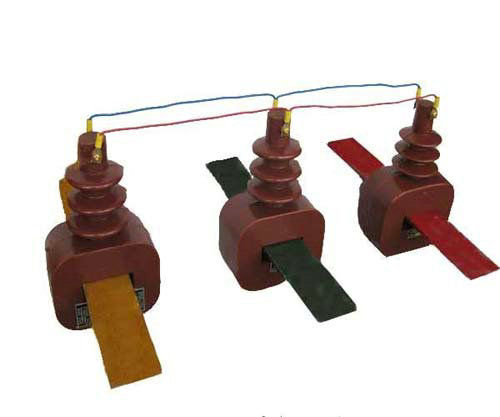

1、LXMZ-10型母线式零序电流互感器，由三相电流互感器组成。一次三相绕组由被测线路的三相导线代替。一次导线与二次绕组之间的绝缘由树脂浇注成型。中间预留的方孔供一次导线铝（铜）排穿过，互感器悬挂固定于一次导线上，具有体积小、重量轻、安装方便等特点。

2、互感器的一次“P1”侧与总母线侧连接；一次“P2”侧与线路侧连接。二次绕组接线端子“S1”和“S2”分别与测量或继电保护装置的输入回路联接。

五、主要电气性能指标

1、一次额定工作电压10KV。

2、绝缘水平：一次导线与二次绕组之间工频耐受电压42KV/1min，雷电冲击电压75KV/1S。

3、一次三相额定负荷电流：300—3000A。

4、局部放电量（1.2Um/  ）：≤20PC。

5、额定电流比：300-3000A/1A，0.2级。三相相对误差≤0.1%

6、额定频率：50Hz。

7、二次额定负载：50Ω

8、额定零序电流容量：2.5VA。

9、不平衡电流：一次三相额定600A负荷电流时，二次负载中零序电流≤0.1mA。

10、灵敏度：一次600A负荷电流，其中任意一相P2侧线路接地电流达120mA时，二次零序电流≥0.12mA。

11、温度：A级。

六、安装使用方法

1. 安装时，把被测线路的三相铝（铜）排分别穿过互感器得三个母线孔，挂在导线上，P1侧接总母线，P2侧接线路。用配备得固定板插入互感器孔中与铝（铜）排平行，再用两只4*25mm得固定螺栓分别拧入固定板两端得螺丝孔中顶到铝（铜）排上，使互感器不能晃动。

2. 二次电路接线，用1.5mm2绝缘铜芯线，把互感器二次绕组的接线端子“S1”和“S2”分别与继电保护或接地选线装置得输入回路接线端子联接。

3. 把互感器二次绕组接线端子“S2”可靠接地（与接地网联接）。

4. 安装接线完成后，对互感器的一次按标准规定做工频耐受电压试验。

七、互感器的保管、贮存、运输和售后服务

1. 互感器应存放于阴凉干燥的地方，严禁堆高起过五层或受到其他物品的重压；搬运过程中要避免互感器受到冲击或强烈的振动。

2. 售后服务：本产品自发货之日起12个月内或出厂18个月内非使用、保管、运输不当出现的质量问题由我厂包修、包换、包退。

八、订货说明

1. 订货时要注明产品的型号。

2. 提供线路的极限负荷电流及一次母线铝（铜）排的尺寸。

3. 选线或继电保护装置的动作电流。

4. 包装、运输方式及到达站、港、码头。
