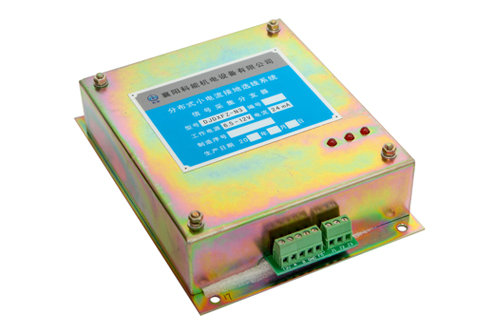

数据采集分支器

一、工作原理

DJDXFZ-N3数据采集分支器是DJDX系列分布式小电流接地选线系统中的一个中间数据处理单元,必须与对应的选线装置配套使用。

每只数据采集分支器都有一个单片机(工业级小电脑),其作用是对来自于零序电流互感器的信号进行预处理,正常情况下其对各分支的零序信号进行检测并保持对数据缓存区数据的刷新,而故障状态时则对故障信息进行预处理,处理完的信息再以数字信号的方式送选线主机,其处理过程是首先按比幅比相的方法对数据采集分支器采集的三路信号进行预处理分析并提取其中的特征变量,然后将可能性较大的回路数据上传给主机,而可能性极小的回路数据丢弃,从而大大减轻了主机的负担,提高了选线的时效性。

二、主要功能

1、可接收三路零序电流信号。

2、对零序信号进行检测处理并上传主机。

3、对主机发来的各种命令及时响应。

4、具有自检功能,有软硬件看门狗。

5、自动跳闸功能。可根据主机命令控制跳闸继电器,使故障线路自动退出运行,满足无人值班变电站的要求。

三、主要技术参数

1.输入电流:≤30mA。

2.灵敏度:分支器采集可分辨的最小信号电流可达0.1mA。

3.额定工作电源:DC 12V±20%,功耗≤1W/只 。

4.输出信号:符合RS485标准。

5.跳闸输出:DC12V ,500mA。

四、使用环境要求

1.空气温度: -10℃~+55℃。

2.不承受太阳辐射、雨水冲刷,适应室内气候防护环境。

3.周围空气中不含有腐蚀性的气体及周围没用霉菌生长。

4.要避免强电磁场得干扰,装置应尽量避免与高低压配电设备和1KW以上的电源变压器安装在同一配电柜(箱)内。

五、安装位置

户内式分支器安装于高压控制室内被测线路开关柜仪表箱内的衬板上,户外式分支器安装在“室外不锈钢控制箱”中,控制箱可以防雨、防潮、防尘、防晒。
