13型主机

一、适用范围

DJDX-13型分布式小电流接地选线系统,适用于3-35KV特别是6-10KV中性点不接地或经消弧线圈接地的供电系统中。在同一条母线上有2条以上供电线路运行,其中任意一条发生单相接地故障时,该选线系统能够快速准确地选择出该故障线路,并将信息上传综合自动化后台及值班调度或监控中心,避免了人工逐次拉闸停电试查,减少了高压开关的操作次数,延长了设备的使用寿命。在不停电的条件下由线路维护人员及时找出故障点并消除,保证了供电可靠率和供电量,提高了变电站所的自动化管理水平,实现了电网智能化。

二、结构特点

选线系统的结构特点是采用分布式网络结构。由一台主机和若干台信号采集分支器及若干台零序电流互感器组成。主机是系统的指挥控制中心,可同时管理户内式分支器30只,户外式分支器90支;所有分支器与主机间的数据通讯都并联在同一根4芯电缆线上;零序电流互感器套装在被测高压线上;分支器的跳闸继电器输出接口和高压开关的跳闸回路连接;4段母线PT的二次电压回路与主机的PT接线端子连接;中文显示的液晶屏、打印机、8个按键在前面板上;RS485通讯接口和继电器的无源接点输出与电力综合自动化微机保护联接。

三、工作原理

当被测供电系统发生单相接地故障时,由于系统中性点的偏移,必然造成各相电压的异常并在各出线中产生零序电流,主机监控到这种异常后,立即向各路数据采集分支器发送广播命令,使各路数据采集分支器立即进入异常状态处理程序,其处理过程是首先按比幅比相的方法对数据采集分支器休集的三路零序电流信号进行预处理分析并提取其中的特征变量,然后将可能性较大的回路数据上传给主机,而可能性极小的回路数据丢弃,这样可以减轻主机的负担提高分析效率。主机稍后就读取各路数据采集分支器的相关数据,根据各路数据采集分支器传送上来的接地前后的暂、稳态数据及特征变量,我们采用“基波比幅比相算法”、“五次谐波算法”、“首半波算法”、“功率方向算法”等多种理论分析方法进行分析,再用模糊推论和方法对多重判据的选线数据进行综合判断,最后得出正确的选线结果。

选线主机是整个系统的指挥控制中心,它主要完成以下任务:

①四段相电压的监测,一旦发生接地故障立即进入故障分析处理程序。

②故障分析处理程序:主机读取各数据采集分支器传来的数据,采用模糊理论的方法对数据进行分析,得出正确的选项结果。

③管理好人机接口:包括按键的处理、液晶显示画面的处理、打印机的管理等。

④通讯处理任务:包括与各数据采集分支器的通讯处理和与外部接口的通讯处理。

⑤为了实时并行处理以上多任务,嵌入了RTX_51实时操作系统,以保证各任务之间的协调配合。

四、主要功能

1、采用液晶屏幕和中文方式显示接地故障内容。

2、显示地线路的编号、相别、母线段。

3、记录接地故障开始时间和持续时间。

4、接地时发报警音响。

5、可同时监测4段母线,分别显示所发生的接地。

6、手动或自动打印记录故障信息。

7、接地信息远传:有多种通讯方式与上位机连接,把信息上传至综合自动化后台及值班调度或监控中心。

8、主机可记忆128次接地故障信息。

9、自动跳闸。按运行规程的规定在2小时内控制高压开关跳闸,使故障线路自动退出运行,满足无人值班变电站的要求。

10、待机界面显示日历、时间。

 五、主要技术参数

1、判断选择故障线路的时间≦0.2秒钟。

2、灵敏度:分支器采集可分辨的最小信号电流可达0.1mA。

3、额定工作电源。主机:AC/DC220V±20%,50-60Hz功耗≦10W;

4、PT电压100V±5%,每相功耗≦0.3VA。

 六、使用环境要求

1、空气温度:户内式分支器和主机-10℃~+55℃。

2、主机和户内式分支器不承受太阳辐射、雨水冲刷,适应室内气候防护环境。

3、周围空气中不含有腐蚀性的气体及周围没用霉菌生长。

4、无强烈震动,要避免强电磁场的干扰,装置应尽量避免与高低压配电设备和1KW以上的电源变压器安装在同一配电柜(箱)内。

七、安装位置

主机安装于值班室内综合自动化公用测控屏或线路保护屏上。在屏面上开孔插入后固定于屏板上。

 八、安装开孔和外形尺寸

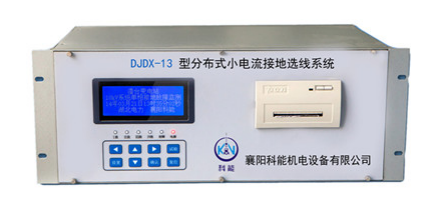

图一:13型主机外形图


图二:13型主机安装图
